Principios de las bombas dosificadoras, Parte IV:Diafragma de alto rendimiento.

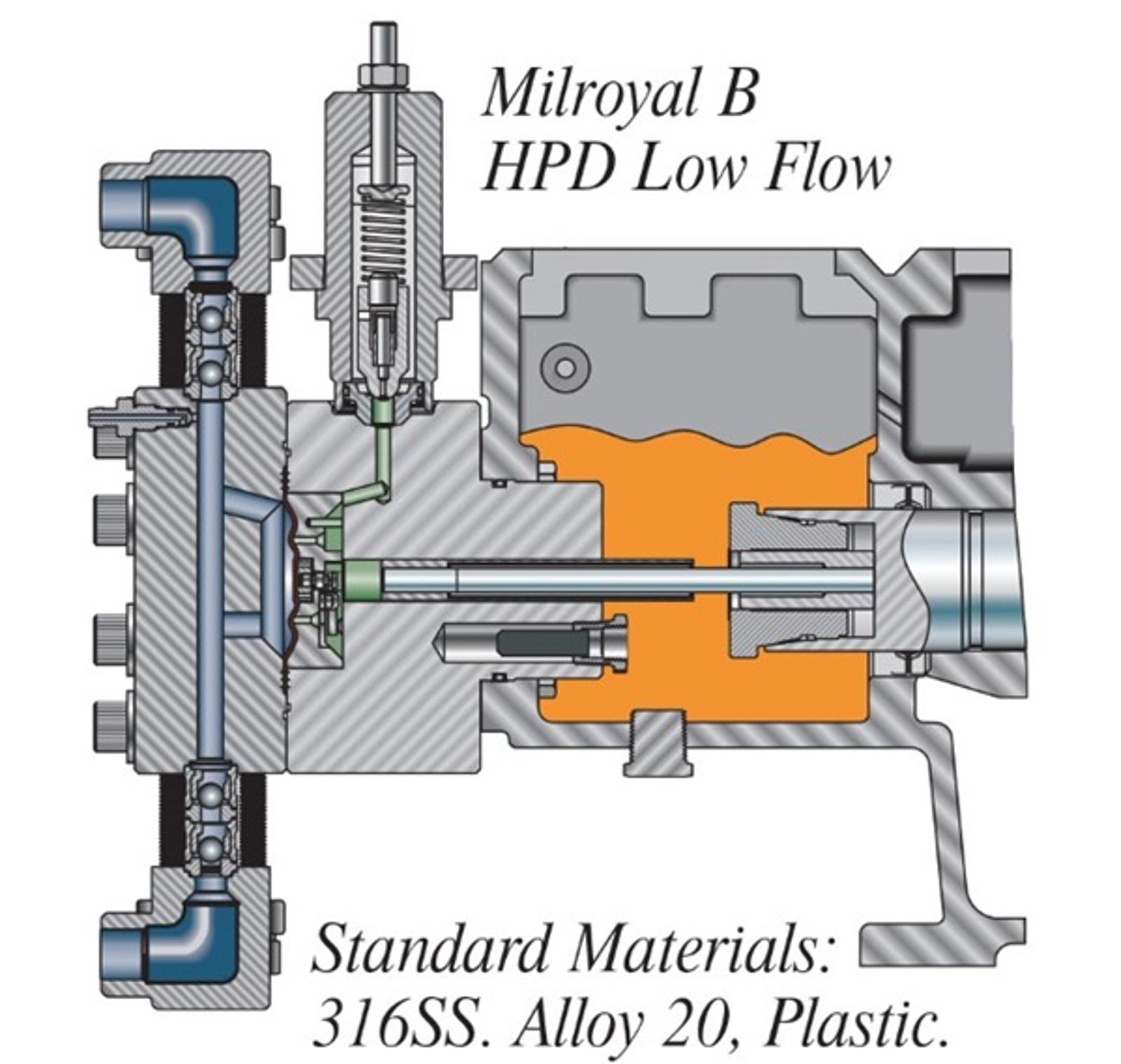

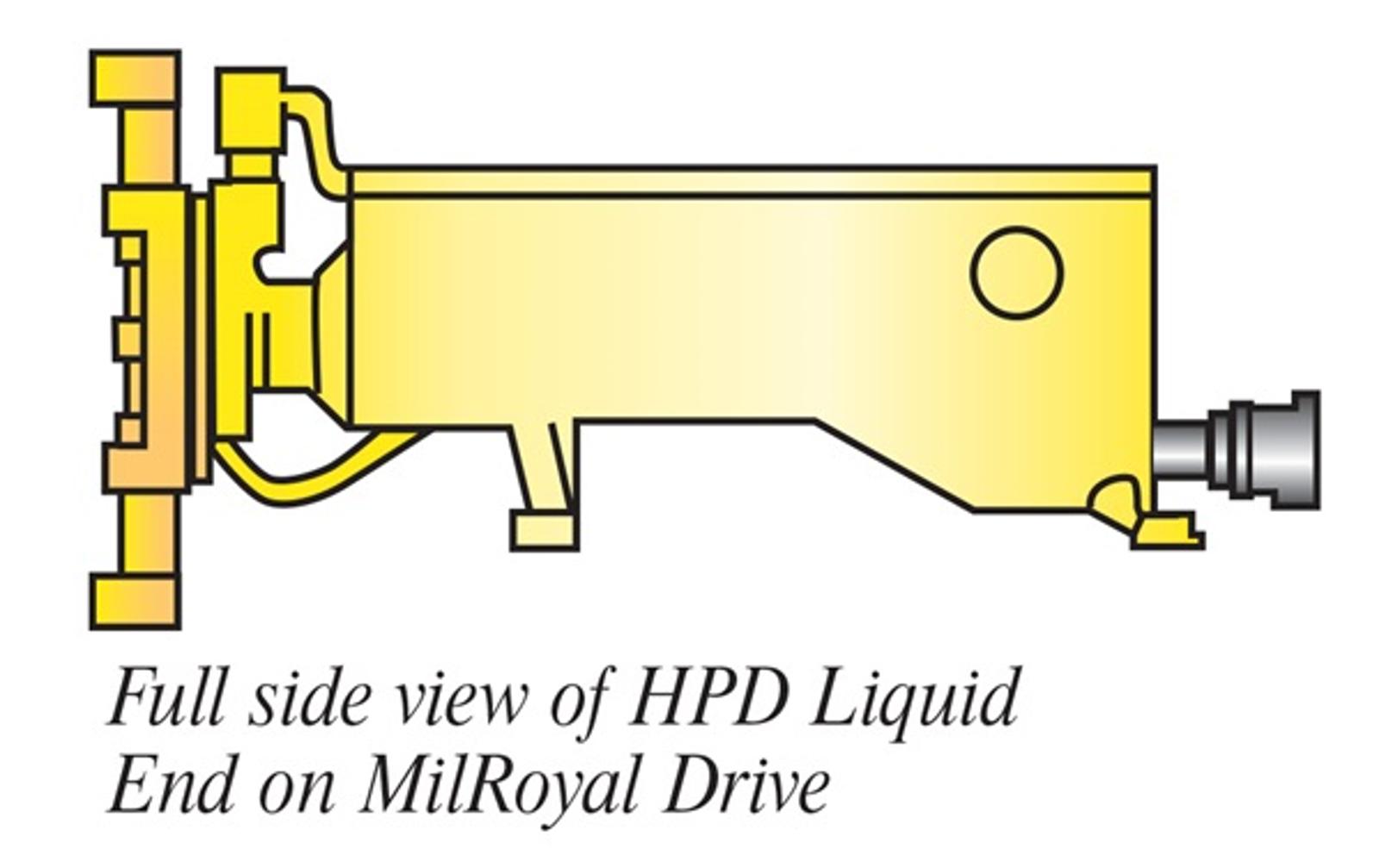

El sistema hidráulico con diafragma de alto rendimiento, HPD (en inglés), combina las mejores características de los sistemas hidráulicos tradicionales en un solo diseño con tecnología de avanzada. Las características del funcionamiento y la simplicidad para operarlo lo convierten en la mejor bomba para tener en cuenta principalmente en todas las aplicaciones de las bombas dosificadoras.
El funcionamiento del HPD es similar al del diafragma circular, en cuanto a que se acciona hidráulicamente y utiliza la misma forma y diafragma. Es similar a un diafragma tubular encuanto a que el fluido del proceso tiene un camino "directo y a través" del sistema hidráulico. Los bajos requerimientos de NPSH son similares a los de un extremo líquido con él pistónempacado. Pero las principales ventajas del HPD son las características exclusivas del diseño que lo distinguen de los diseños tradicionales.
La ventaja de MARSEl diseño de un extremo liquido con diafragma requiere de un sistema de relleno para compensar el fluido hidráulico que corre por el pistón o a través de la válvula de purga, durante el normal funcionamiento.
El fluido hidráulico también se expulsa de la cámara a través de la válvula de alivio interna cuando el sistema experimenta una presión excesiva y, por lo tanto, también debe serreaprovisionada.

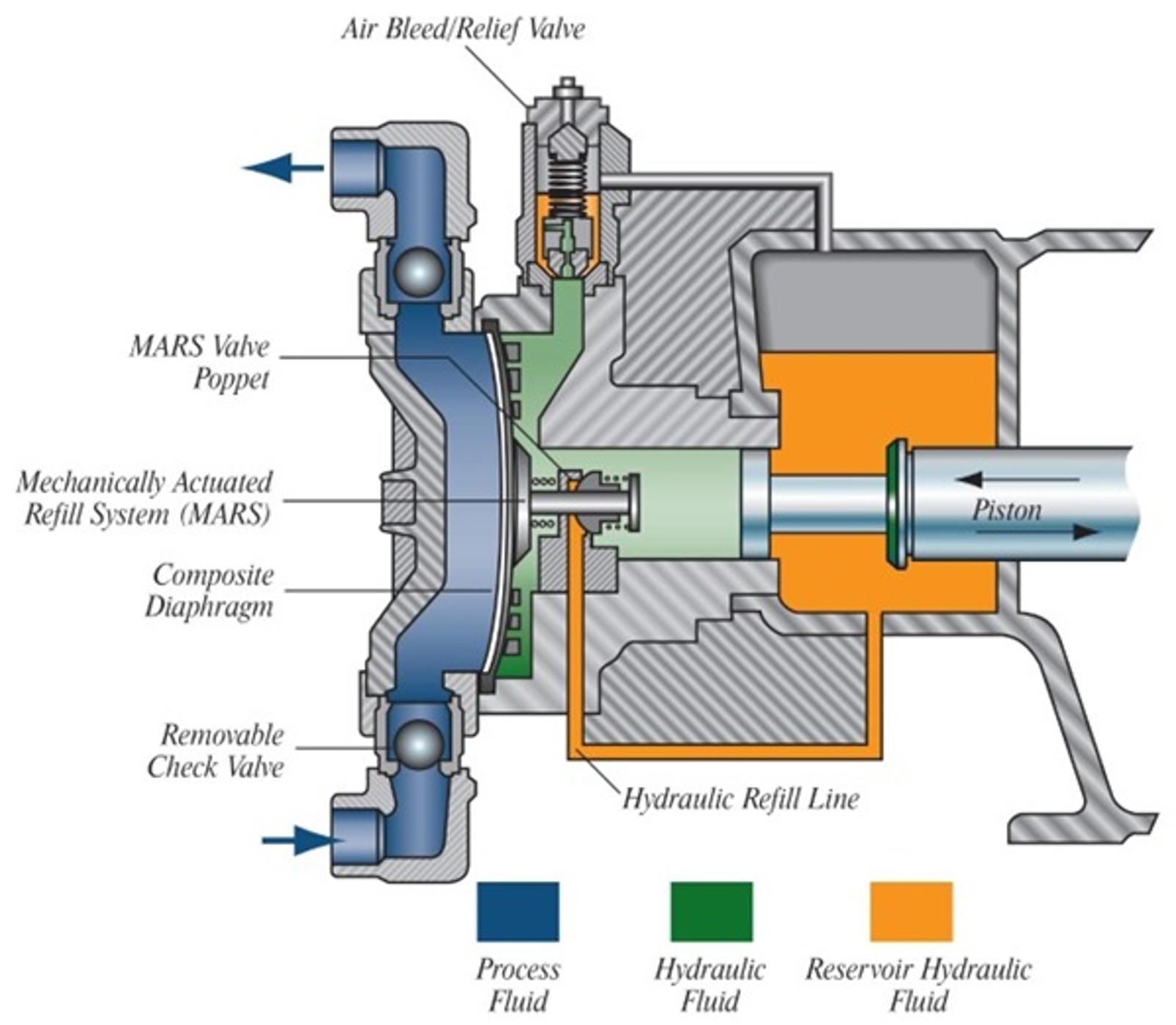

El HPD (diafragma de alto rendimiento) cuenta con un Sistema de Relleno Accionado Mecánicamente (MARS, en inglés), que ofrece una serie de ventajas con respecto a lossistemas de relleno tradicionales. Para comprender las ventajas de MARS, primero deben conocerse los sistemas de relleno tradicionales.

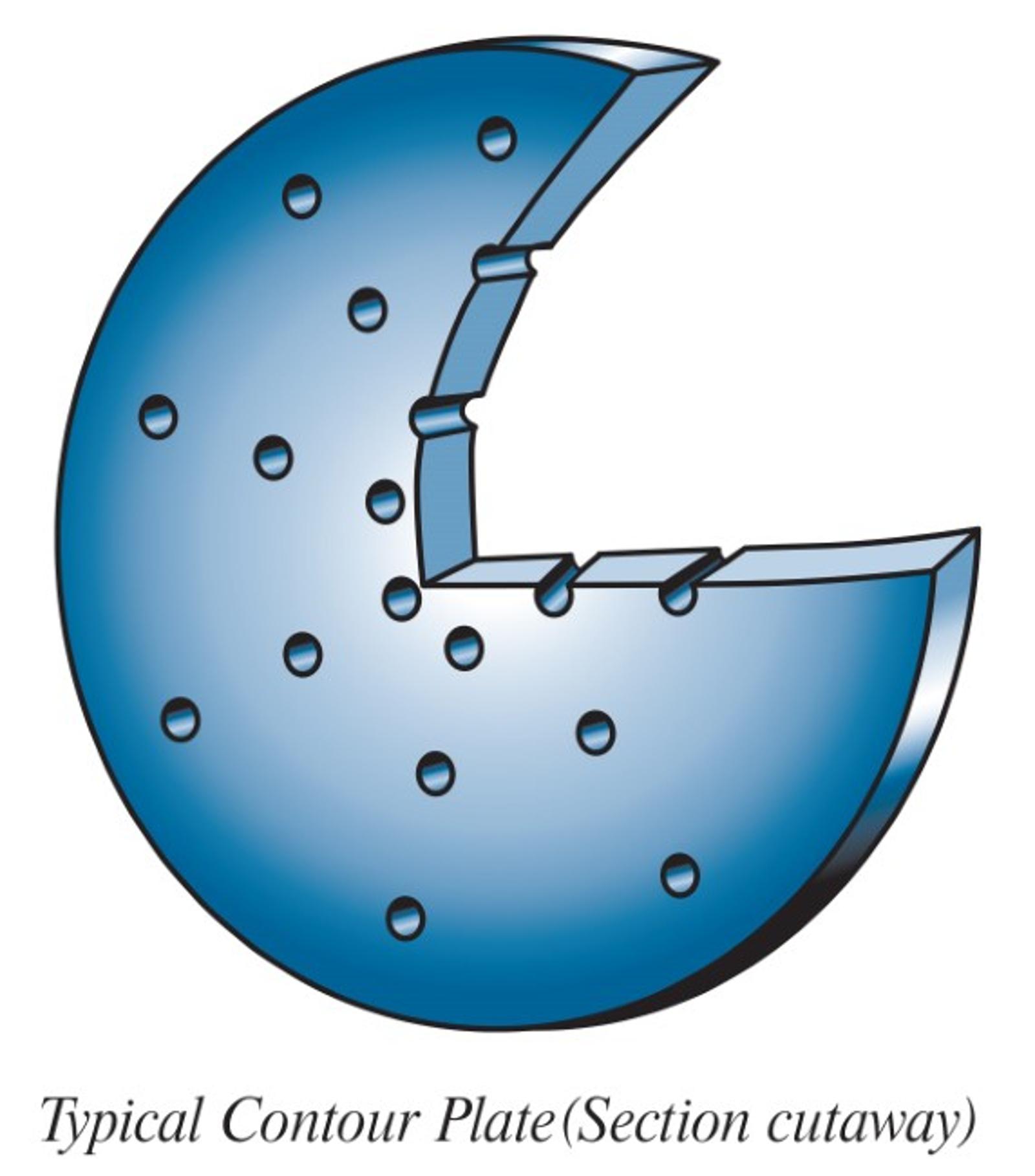

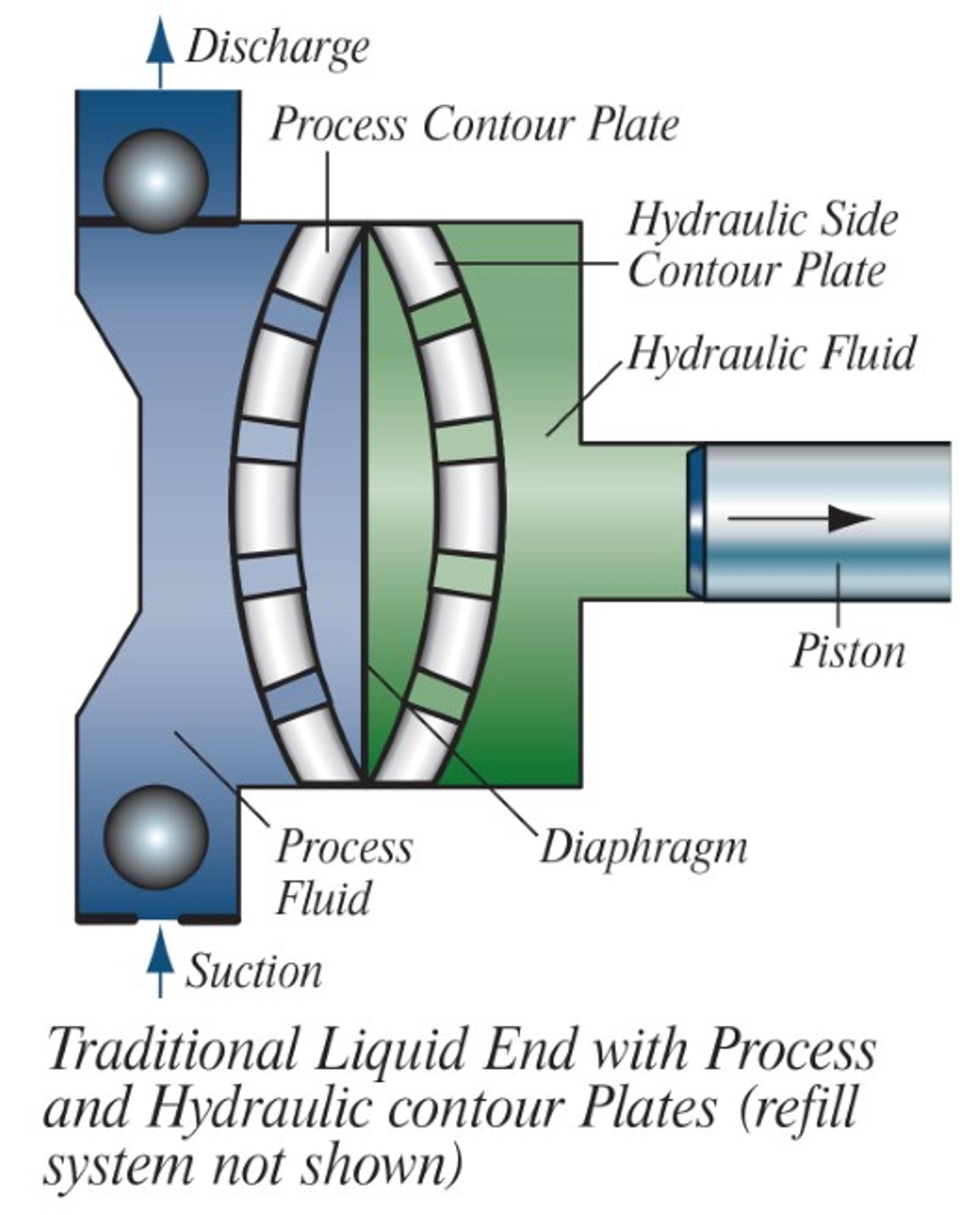

Diseños tradicionalesLos diseños tradicionales utilizan un sistema que rellena la cámara cuando se produce un vacío ante la imposibilidad del diafragma de moverse más allá del plato de retención hidráulica.
