Conceptos básicos de las bombas alternativas

¿Qué es una bomba alternativa?

Una bomba alternativa es una bomba de desplazamiento positivo que captura un fluido en movimiento en una cavidad y luego descarga una cantidad fija mediante presión mecánica. Es una bomba de volumen constante que funciona en entornos de flujo bajo y alta presión de descarga. Las bombas alternativas de Milton Roy pueden manejar caudales que van desde 0,09 litros por hora (0,024 galones por hora) hasta 48 cúbicos por hora (12,681 galones por hora) y presiones de descarga de hasta 1,034 bar (15,000 psi).

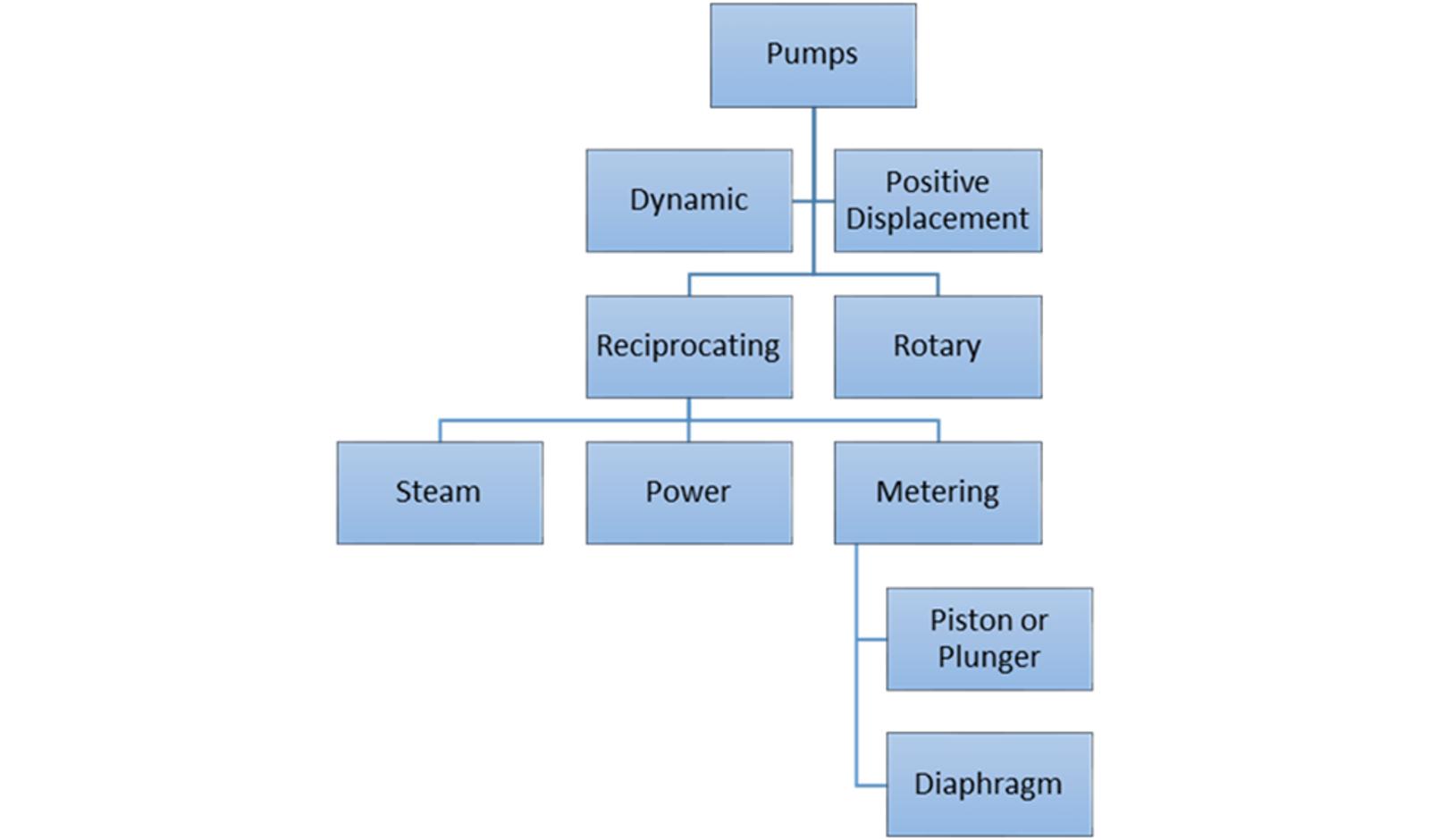

Las bombas alternativas pueden ser de vapor, potencia o dosificación. Véase la figura 1.0.

Bombas de vapor: Las bombas de vapor se componen de un cilindro de líquido y vapor conectados por una cuna espaciadora. Estas bombas pueden ser accionadas por vapor o aire.

Bombas motrices: Las bombas de potencia se componen de un extremo líquido y un extremo de potencia. Estas bombas son generalmente accionadas por motores eléctricos, motores de aire o gasolina, o cualquier dispositivo que proporcione un movimiento rotatorio o alternativo a la bomba.

Bombas dosificadoras: las bombas dosificadoras están constituidas por un pistón alternativo que está en contacto directo con el fluido de proceso o protegido del diafragma de fluido. Los diafragmas son accionados por un fluido hidráulico entre el pistón y el diafragma. Estas bombas son accionadas por un motor de velocidad constante AC. También se utilizan variadores de velocidad, neumáticos e hidráulicos.

Los principales componentes de una bomba alternativa son:

Pistón, émbolo o membrana

Manivela y biela

Manguera de aspiración

Manguera de descarga

Válvula de aspiración y descarga

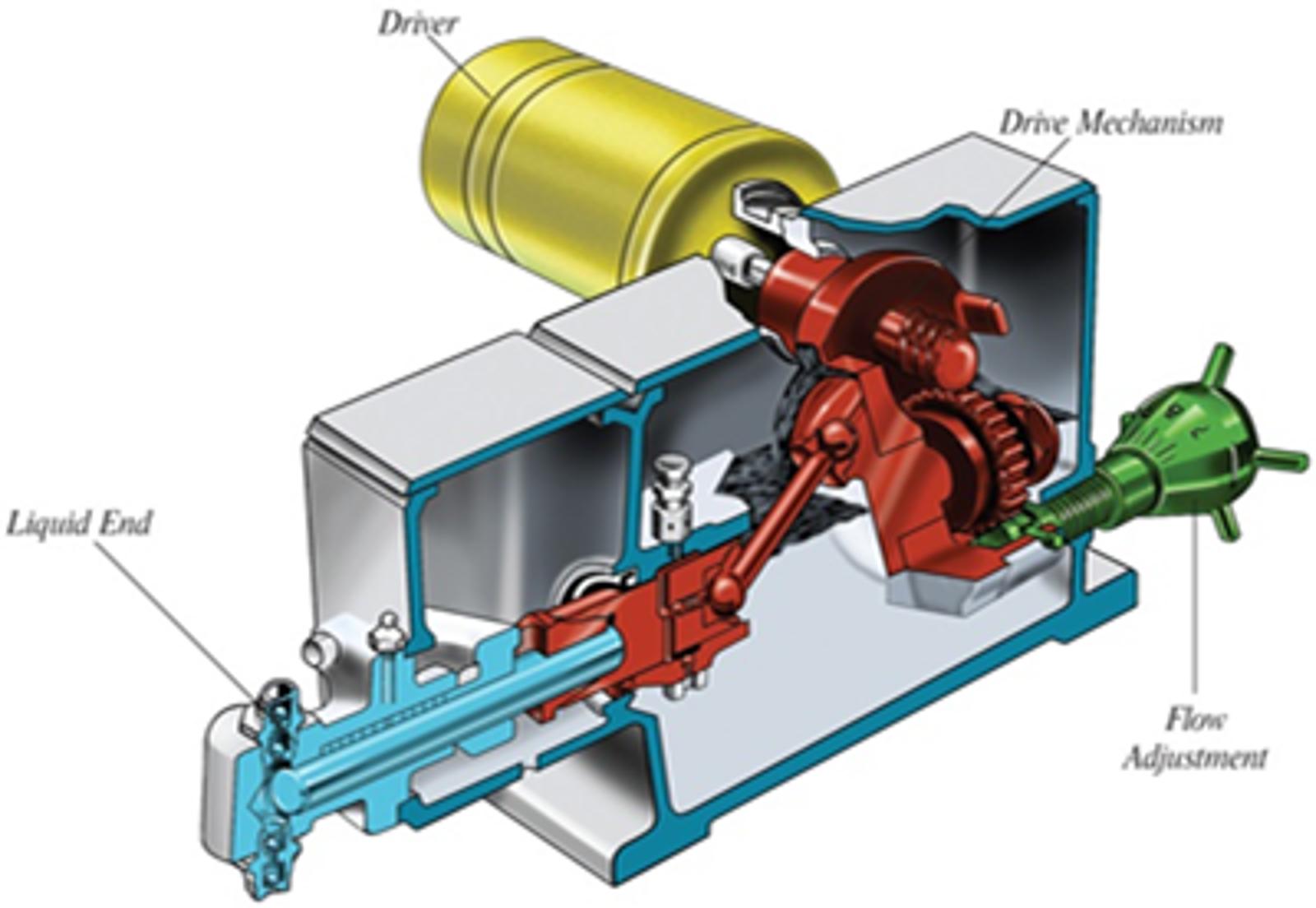

La función de una bomba alternativa es bombear o mover un líquido de un punto a otro. Funciona sobre el principio del desplazamiento positivo. Utiliza un pistón o un émbolo para mover el líquido hacia adelante y hacia atrás en un cilindro. El émbolo está conectado a un cigüeñal mediante una biela. Este pistón se mueve como la biela se mueve debido al movimiento del cigüeñal. El cigüeñal se conecta a un motor que lo hace girar. El cilindro de la bomba está conectado a una manguera de succión y una manguera de descarga con una válvula de succión y una válvula de descarga. Las válvulas de entrada y salida actúan como válvulas de retención que permiten que el fluido fluya en una sola dirección. El fluido entra en el cilindro a través de la válvula de entrada. El fluido sale del cilindro de la bomba a través de la válvula de salida. Ver Figura 2.0

Se utiliza una bomba alternativa cuando se debe distribuir una cantidad precisa de fluido y cuando la presión de distribución requerida es alta. Algunas de las aplicaciones comunes son:

• Tratamiento químico y de hidrocarburos
• Producción y oleoductos de petróleo y gas
• Agua municipal/Residuos
• Tratamiento de aguas industriales

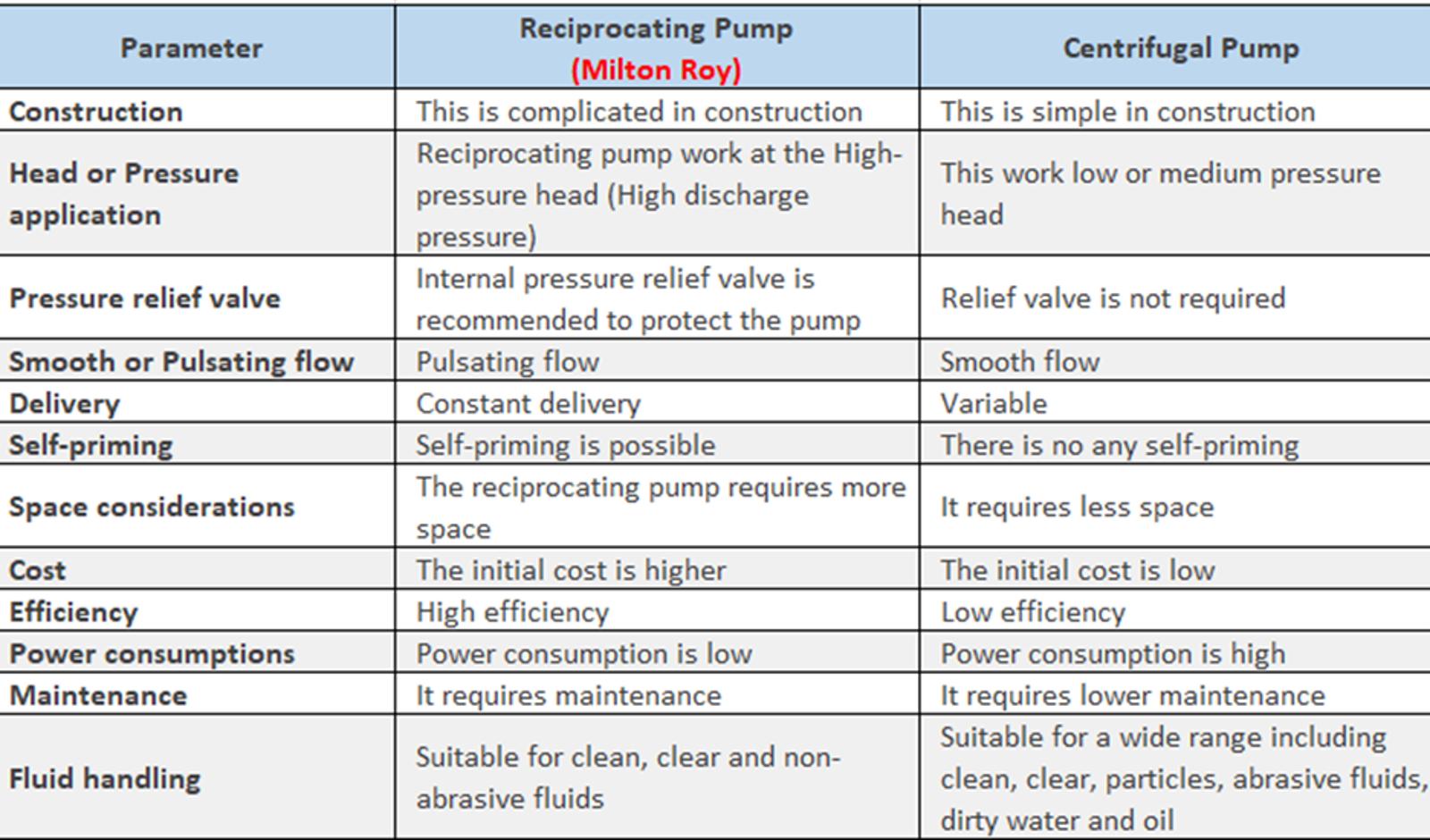

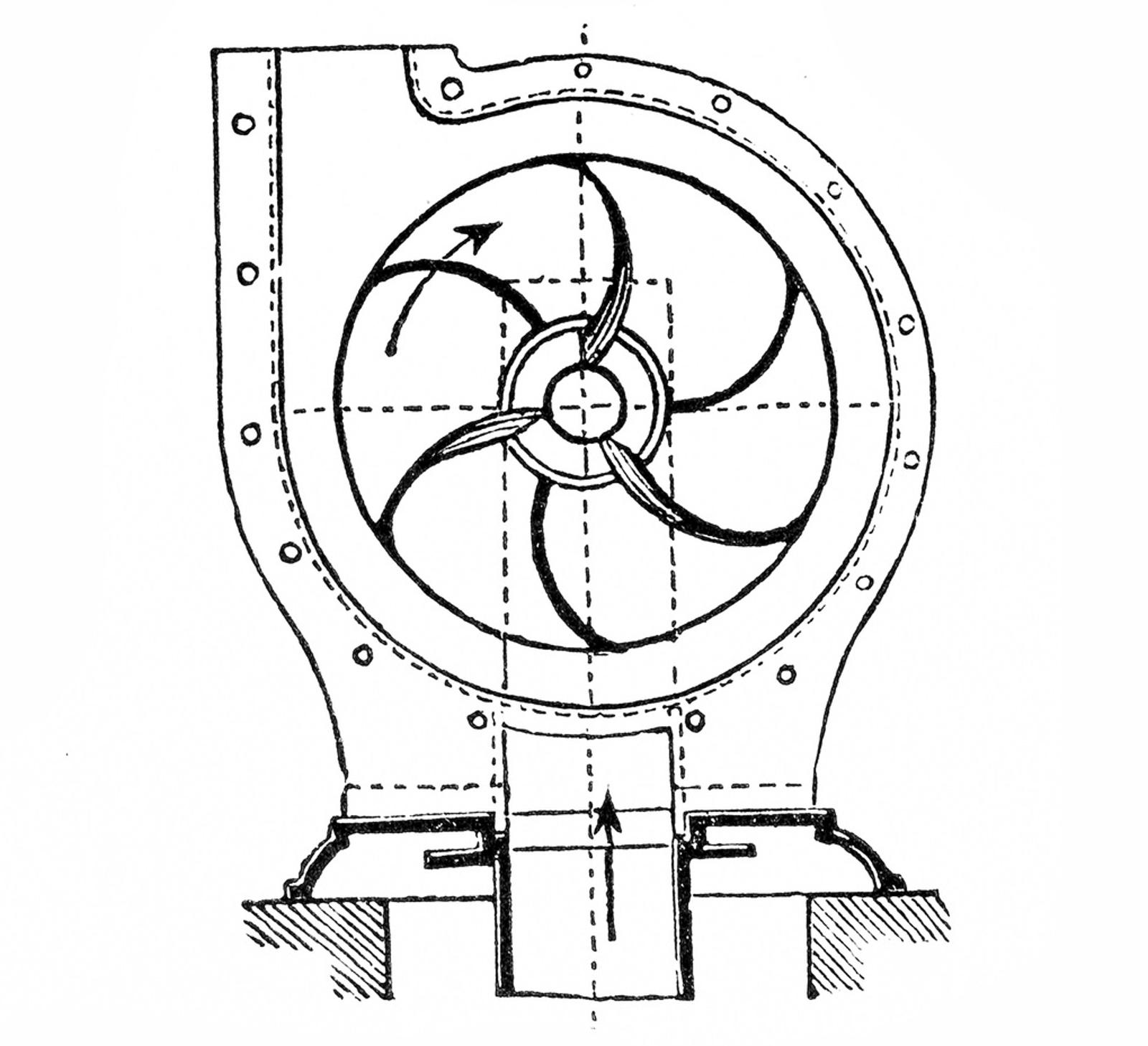

Estas son algunas diferencias entre las bombas alternativas y centrífugas.

Hay varias ventajas de elegir una bomba alternativa:

1. Puede proporcionar el caudal requerido con gran precisión
2. Da una tasa continua de descarga
3. Puede suministrar fluido a muy alta presión
4. No es necesario ningún precio

Algunas consideraciones comunes:

• Caudal y presión
• Temperatura
• Viscosidad
• Composición del fluido bombeado

Milton Roy tiene más de 85 años de experiencia en bombas dosificadoras alternativas y equipos que ofrecen confiabilidad y precisión en aplicaciones críticas de dosificación química. Fabricamos diferentes tipos de bombas dosificadoras químicas para sus necesidades de aplicación.
