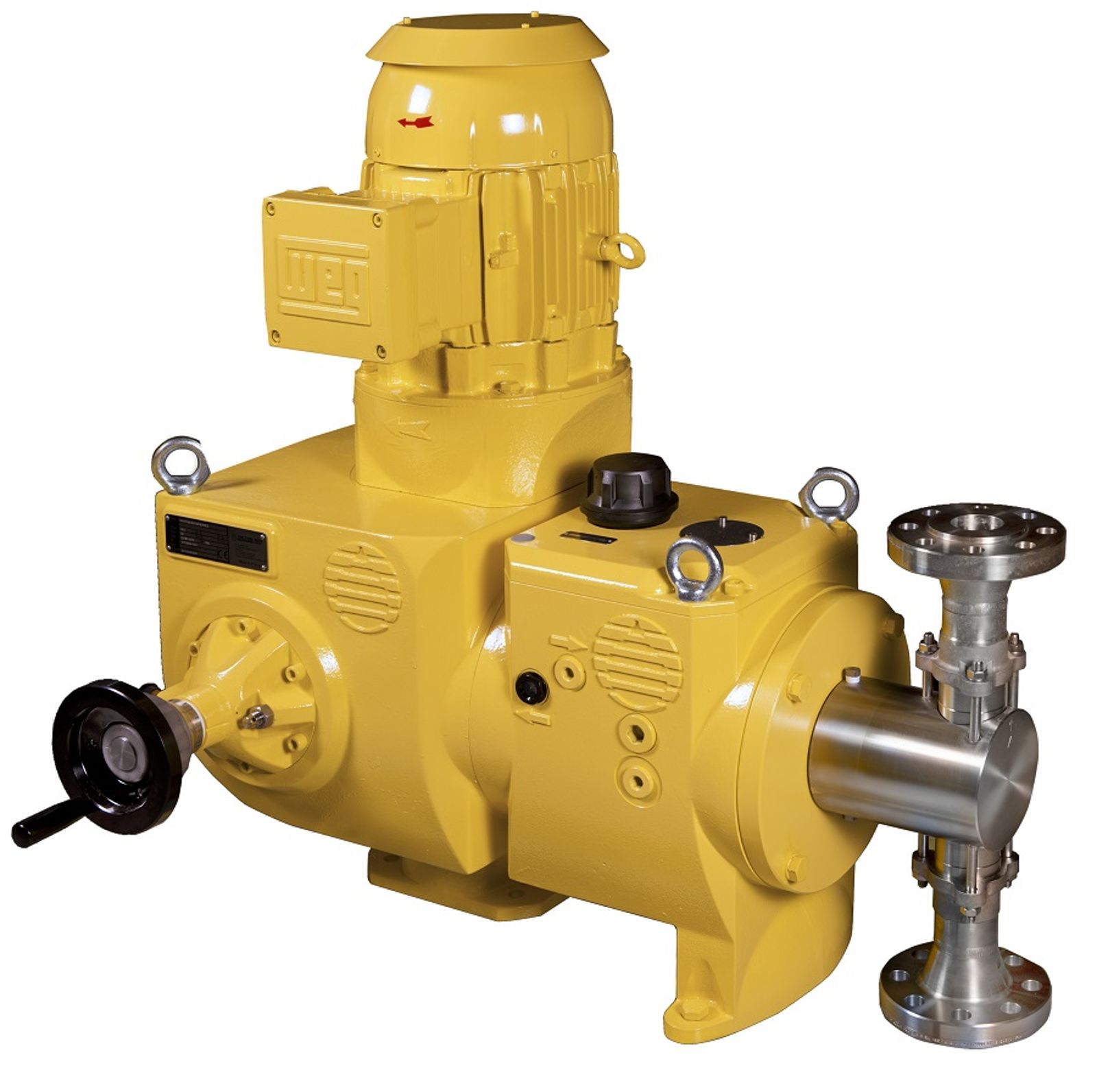

Bombas dosificadoras | Modelo Primeroyal PL

Las bombas dosificadoras PRIMEROYAL L de (PL) Las bombas dosificadoras están diseñadas para proporcionar una dosificación constante y precisa de una amplia variedad de fluidos a presiones de hasta 14 996 psi (1 034 bar) y un caudal máximo de hasta 1 164 gph (4 410 l/h) por cabezal dosificador. Con una precisión en régimen estacionario demostrada de ±1 % y un sistema de accionamiento excéntrico robusto y compacto, las bombas PL garantizan un funcionamiento fiable entre el 10 % y el 100 % del caudal nominal. Gracias a su diseño modular y a la amplia variedad de extremos de paso de líquido disponibles, las bombas de la serie PL son ideales para los sectores que necesitan flexibilidad sin renunciar a la precisión.

Engineered Reliability

Built for continuous operation with proven construction, ensuring dependable dosing performance year-round.

High-Pressure Performance

Handles extreme pressures up to 14,996 psi (1034 bar), suitable for demanding industrial environments.

Flexible Flow Capacity

Supports high flow rates up to 1,164 gph (4410 lph), covering both precision and high-volume dosing.

Precision Control

Micrometric stroke adjustment allows accurate dosing from 0–100%, even while the pump is running.

Durable Material Options

Available in 316L Stainless Steel, 17.4-PH, and PVC to ensure chemical resistance and long service life.

Advanced Safety Features

Leak-proof diaphragm design, integrated overpressure protection, and certified safe operation in hazardous environments.

Modular & Compact Design

Customizable configurations with reduced footprint and flexible mounting (vertical or horizontal).

Multiplexing Efficiency

Enables multiple heads for reduced pulsation, lower energy use, and optimized system capacity.

Wide Application Range

Ideal for water treatment, oil & gas, mining, food processing, utilities, and chemical industries.

	Motor de 50 Hz	Motor de 60 Hz
Caudal	Hasta 4.410 L/h	Hasta 903 gph
Presión	Hasta 1.034 bar	Hasta 14 996 psi
Empuje	900 daN	2,023
100 % de parálisis	50 mm	1.97 in
Temperatura ambiente estándar	de -10 a +50 °C	De +14 a +122 °F
Diseño para bajas temperaturas	de -40 a +50 °C	de -40 a +122 °F

Extremos de líquido con diafragma de PTFE

La mayor compatibilidad química
100 % sin fugas
Alta seguridad operativa: válvula de alivio integrada
Mejora de los costes del ciclo de vida
MARS ofrece una serie de ventajas con respecto a los sistemas de rellenado tradicionales en los extremos líquidos de diafragma de accionamiento hidráulico: una puesta en marcha sencilla sin necesidad de ajustar la válvula de rellenado, un procedimiento delicado

TIPO H1 - H2 - H3 - H4 (HPD)

Solución universal
Alta eficiencia hidráulica

		Motor de 50 Hz					Motor de 60 Hz
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Conexiones
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	10 bar	P. máx.	Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	145 psi	P. máx.	Presión máxima	Conexiones
Ø	cm³	spm	rpm	L/h		bar	spm	rpm	gph		psi
Metálico, tipo H
20	15,7	149	1440	133	89	286	144	1728	34	23	4148	1/2" - VV1 m
25	24,5	149	1440	208	157	183	144	1728	53	40	2654	1/2" - VV1 m
32	40.2	149	1440	341	292	111	144	1728	87	75	1609	1/2" - VV1 m
40	62.8	149	1440	533	487	71	144	1728	136	124	1029	1" - VV1 m
63	155.9	149	1440	1323	1289	28	144	1728	338	329	406	1" - VV1 m
115	519.3	149	1440	-	4410	8	115	1728	-	901	116	1/2" - VV1 m
Plástico, tipo P
115	519,34	149	1440	-	3561	8	115	1728	-	903	116	1/2" - VV1 m

TIPO G1 - G2 (GSD)

Dimensiones reducidas y menor número de componentes debido a la ausencia de depósito de líquido hidráulico
Caudal elevado a presión media
Sistema IMI para supervisar cualquier variación en el proceso de dosificación

		Motor de 50 Hz					Motor de 60 Hz
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Conexiones
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	10 bar	P. máx.	Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	145 psi	P. máx.	Presión máxima	Conexiones
Ø	cm³	spm	rpm	L/h		bar	spm	rpm	gph		psi
Metálico, tipo H
40	62,8	149	1440	506	452	45	144	1728	129	115	652	1" - VV1 m
50	98.2	149	1440	807	722	45	144	1728	206	184	652	1" - VV1 m
63	155,9	149	1440	1254	1205	23	144	1728	320	307	333	2" - VV1 m
70	192.4	149	1440	1582	1520	23	144	1728	404	388	333	2" - VV1 m
80	251.3	149	1440	2067	2023	17	144	1728	527	516	246	2" - VV1 m
90	318.1	149	1440	2616	2584	14	144	1728	668	661	203	2" - VV1 m
100	392.7	149	1440	-	3300	11	144	1728	-	842	159	2" - VV1 m
Plástico, tipo P
50	98,2	149	1440	807	807	10	144	1728	206	206	145	1" - VV1 m
63	155,9	149	1440	1254	1254	10	144	1728	320	320	145	1" 1/2 - VV1 f
70	192,4	149	1440	1582	1582	10	144	1728	404	404	145	1" 1/2 - VV1 f
80	251,3	149	1440	2067	2067	10	144	1728	527	527	145	1" 1/2 - VV1 f
90	318,1	120	1440	2107	2107	10	115	1728	534	534	145	1" 1/2 - VV1 f
100	392,7	120	1440	2657	2657	10	115	1728	674	674	145	1" 1/2 - VV1 f

Extremos de líquido con diafragma metálico

Altas presiones
Altas temperaturas del líquido bombeado
Dosificación de productos difíciles: líquidos difusores, radiactivos o abrasivos
El diseño de sellado «metal con metal» garantiza un funcionamiento sin fugas

TIPO M2 (MX)

Presiones altas y extremas
Caudales bajos

		Motor de 50 Hz					Motor de 60 Hz
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Conexiones
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	10 bar	P. máx.	Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	145 psi	P. máx.	Presión máxima	Conexiones
Ø	cm³	spm	rpm	L/h		bar	spm	rpm	gph		psi
Diaphragma doble metálico
10	3,9	180	1440	39	20	1034	179	1728	10.1	5.2	14996	VV7
11	4.8	180	1440	47	31	805	179	1728	12,4	8.1	11675	VV7
13	6,6	180	1440	66	52	617	179	1728	17.1	13.6	8948	1/2" - VV2 m

TIPO M1 (M)

Altas presiones
Caudales medios

		Motor de 50 Hz					Motor de 60 Hz
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Conexiones
Código del diámetro del émbolo	Volumen barrido	Velocidad máxima de brazada	Velocidad máxima del motor	10 bar	P. máx.	Presión máxima	Velocidad máxima de brazada	Velocidad máxima del motor	145 psi	P. máx.	Presión máxima	Conexiones
Ø	cm³	spm	rpm	L/h		bar	spm	rpm	gph		psi
Diaphragma doble metálico
10	3,9	180	1440	39	26	350	179	1728	10.1	7	5076	1/2" - VV1 m
12	5,7	180	1440	56	37	350	179	1728	14,6	10	5076	1/2" - VV1 m
14	7,7	180	1440	76	5.1	350	179	1728	20	13	5076	1/2" - VV1 m
16	10.1	180	1440	99	66	350	179	1728	26	17	5076	1/2" - VV1 m
18	12,7	180	1440	126	83	350	179	1728	33	22	5076	1/2" - VV1 m
20	15,7	180	1440	156	113	286	179	1728	41	30	4148	1" - VV1 m
22	19	180	1440	188	146	236	179	1728	49	38	3422	1" - VV1 m
25	24,5	180	1440	242	202	183	179	1728	63	53	2654	1" - VV1 m
