Bomba de diseño modular | Primeroyal Q (PQ)

La bomba dosificadora PRIMEROYAL Q (PQ) de permite una dosificación precisa de una amplia gama de fluidos a caudales que pueden alcanzar hasta 2.199 gph (8.657 l/h) y a presiones de hasta 15.011 psi (1.035 bar). La bomba presenta un diseño modular que admite tres tipos de grupos de bombeo y ofrece opciones de control de caudal, lo que le permite satisfacer los requisitos específicos de un gran número de procesos industriales exigentes.

Inyección química de precisión

Garantiza una dosificación uniforme y precisa con una alta repetibilidad, cumpliendo con las estrictas normas del sector.

Accionamiento excéntrico variable

El sistema de accionamiento compacto permite un ajuste suave de la carrera para un control preciso del caudal.

Rendimiento a alta presión

Soporta presiones extremas de hasta 15.011 psi (1.035 bar), lo que lo hace ideal para aplicaciones críticas.

Capacidad de caudal fiable

Admite caudales de hasta 2.287 gph (8.657 lph) para garantizar la eficiencia en las operaciones de dosificación de productos químicos.

Control flexible del caudal

El ajuste manual o eléctrico de la carrera permite modificar la capacidad tanto durante el funcionamiento como en los periodos de inactividad.

Fabricación con materiales resistentes

Fabricado en acero inoxidable 316L y 17.4-PH para garantizar su durabilidad y resistencia química.

Diseño modular y compacto

Configuraciones personalizables con un espacio ocupado mínimo y opciones de motor vertical u horizontal.

Seguridad y cumplimiento normativo

Certificado según las normas API 675, ATEX, CE e IECEx para un funcionamiento seguro en entornos peligrosos.

Amplia cobertura de aplicaciones

Ideal para los sectores del petróleo y el gas, el procesamiento químico, la generación de energía y los sistemas de tratamiento de aguas.

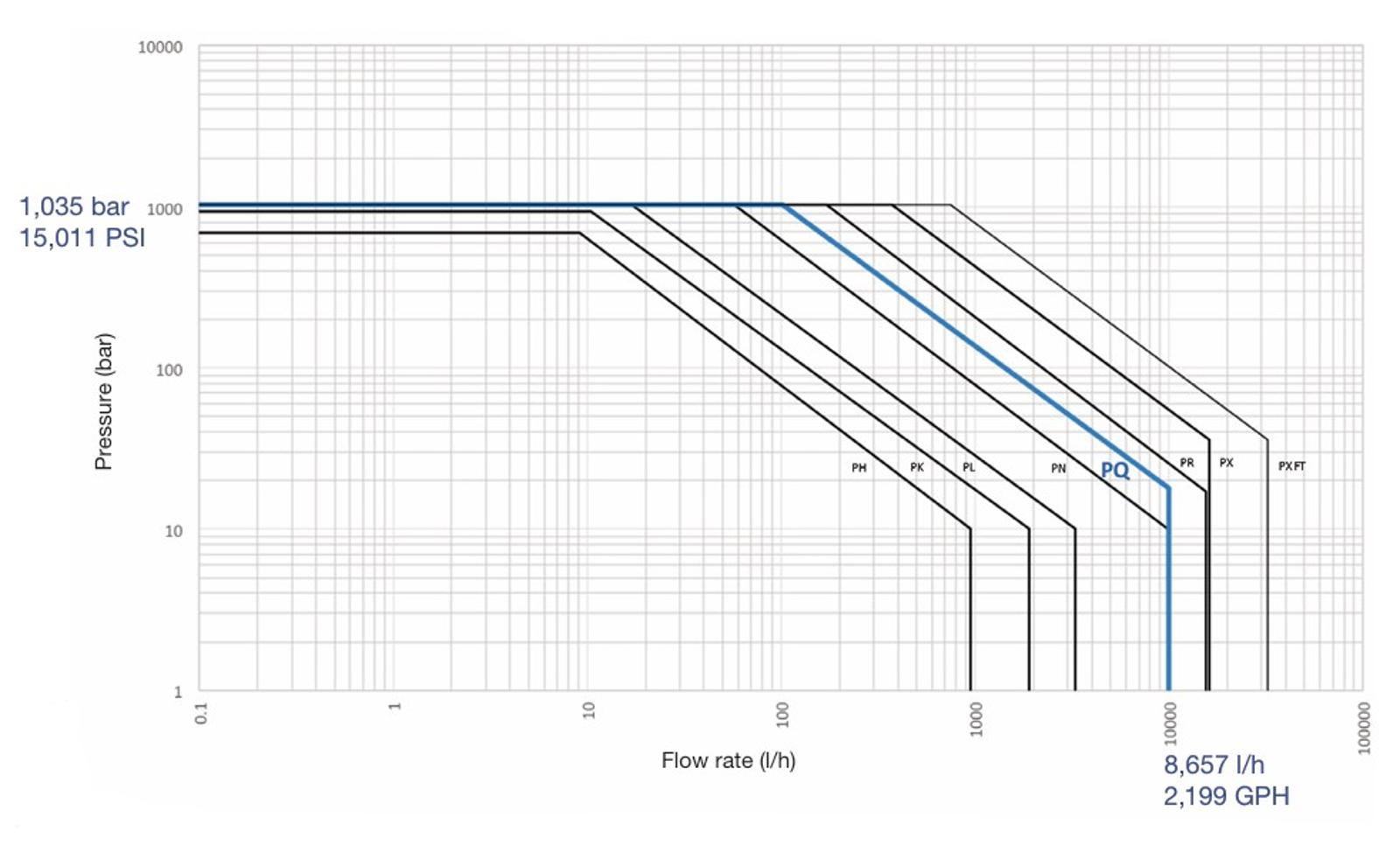

Bombas Simplex PRIMEROYAL^®

	Motor de 50 Hz	Motor de 6,0 Hz
Caudal	Hasta 8.657 l/h	Hasta 2.199 GPH
Presión	Hasta 1.035 bar	Hasta 15 011 PSI
Empuje	3.500 daN	7.868 lbf
100 % de parálisis	63 mm	2.48 in
Temperatura ambiente estándar	de -10 a +50 °C	De +14 a +122 °F
Diseño para bajas temperaturas	- De 40 a +50 °C	- De 40 a +122 °F

Extremos de líquido con diafragma de PTFE

La mayor compatibilidad química
100 % a prueba de fugas
Alta seguridad operativa: válvula de alivio integrada
Mejora de los costes del ciclo de vida
El sistema MARS ofrece una serie de ventajas con respecto a los sistemas de rellenado tradicionales en los extremos líquidos de diafragma de accionamiento hidráulico: una puesta en marcha sencilla sin necesidad de ajustar la válvula de rellenado, un procedimiento delicado

TIPO DE EXTREMO LÍQUIDO H5 (HX) y H1-H4 (HPD)

Solución universal
Mayor capacidad de presión
Alta eficiencia hidráulica

Émbolo diámetro código	Arrasado volumen	Motor de 50 Hz					Motor de 60 Hz					Conexiones
		Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Presión máxima	Velocidad máxima del motor	Caudal máximo		Presión máxima
		Velocidad máxima de brazada	Velocidad máxima del motor	10 bar	P.máx.	Presión máxima	Presión máxima	Velocidad máxima del motor	145 psi	P.máx.	Presión máxima
Ø	cm³	spm	rpm	l/h		bar	spm	rpm	gph		psi
Diafragma doble de PTFE, tipo H5 (HX)
32	50.7	146	1440	421	273	400	140	1728	107	69	5,801	1” - VV2 m
35	60.6	146	1440	504	361	364	140	1728	128	92	5,264	1” - VV2 m
Diafragma doble de PTFE, tipo H1, H4 (HPD)
40	79,2	175	1440	789	620	279	175	1728	209	164	4,032	1” - VV1 m
45	100.2	175	1440	999	831	220	175	1728	264	220	3,190	1” - VV1 m
50	123,7	175	1440	1233	1067	178	175	1728	326	282	2,581	1” - VV1 m 1 1/2” - VV1 m a 175 SPM
55	149.7	175	1440	1493	1329	147	175	1728	395	351	2.132	1 1/2” - VV1 m
60	178.1	175	1440	1776	1615	123	175	1728	470	427	1,783	1 1/2” - VV1 m
63	196.4	175	1440	1958	1798	112	175	1728	518	476	1,624	2” - VV1 m
65	209.1	175	1440	2085	1926	105	175	1728	551	509	1,522	2” - VV1 m
70	242.5	175	1440	2418	2261	90	175	1728	639	598	1,305	2” - VV1 m
75	278.3	175	1440	2776	2622	79	175	1728	734	693	1.145	2” - VV1 m
80	316,7	175	1440	3158	3008	69	175	1728	835	795	1,000	2” - VV1 m
85	357.5	175	1440	3565	3418	61	175	1728	943	904	884	2” - VV1 m
90	400.8	146	1440	3335	3215	55	140	1728	847	817	797	2” - VV1 m
95	446.6	146	1440	3716	3599	49	140	1728	944	914	710	2” - VV1 m
100	494.8	146	1440	4117	4003	44	140	1728	1,046	1,017	638	2” - VV1 m
105	545.5	146	1440	4539	4429	40	140	1728	1,153	1.125	580	2” - VV1 m
110	598.7	146	1440	4882	4875	36	140	1728	1 265	1,239	522	2” - VV1 m
115	654.6	146	1440	5445	5342	33	140	1728	1,383	1,357	478	3” - VV3 - 600 libras
120	712.5	146	1440	5929	5830	30	140	1728	1,506	1,481	435	3” - VV3 - 600 libras
125	773.1	146	1440	6433	6338	28	140	1728	1,634	1,610	406	3” - VV3 - 600 libras
130	836.2	146	1440	6958	6867	26	140	1728	1,768	1,744	377	3” - VV3 - 600 libras
135	901.8	146	1440	7504	7417	24	140	1728	1,906	1.884	348	3” - VV3 - 600 libras
140	969.8	146	1440	8070	7988	23	140	1728	2.050	2,029	319	3” - VV3 - 600 libras
145	1040.3	146	1440	8657	8579	21	140	1728	2,199	2,179	304	3” - VV3 - 600 libras

Extremo líquido con diafragma metálico

Dosificación de productos difíciles: líquidos difusores y radiactivos
Altas temperaturas del líquido bombeado
Alta seguridad de funcionamiento: válvula de alivio integrada

TIPO M2 (MX)

Presiones altas y extremas
Caudales bajos

Émbolo diámetro código	Arrasado volumen	Motor de 50 Hz					Motor de 60 Hz					Conexiones
		Velocidad máxima de brazada	Velocidad máxima del motor	Caudal máximo		Presión máxima	Presión máxima	Velocidad máxima del motor	Caudal máximo		Presión máxima
		Velocidad máxima de brazada	Velocidad máxima del motor	10 bar	P.máx.	Presión máxima	Presión máxima	Velocidad máxima del motor	145 psi	P.máx.	Presión máxima
Ø	cm³	spm	rpm	l/h		bar	spm	rpm	gph		psi
Diafragma doble metálico, tipo M2 (MX)
20	19.8	175	1440	191	126	1035	175	1728	5.1	33	15,011	Aspiración: 3/4” NPT f - Descarga: 3/4” MP
23	26,2	175	1440	253	178	842	175	1728	67	47	12,212	Aspiración: 3/4” NPT f - Descarga: 3/4” MP
25	30.9	175	1440	299	225	713	175	1728	79	59	10,341	Aspiración: 3/4” NPT f - Descarga: 3/4” MP
28	38,8	175	1440	3.75	293	568	175	1728	99	77	8,238	Aspiración: 1” NPT f - Descarga: 1” MP
32	50,7	175	1440	489	410	435	175	1728	129	108	6,309	Aspiración: 1” NPT f - Descarga: 1” MP

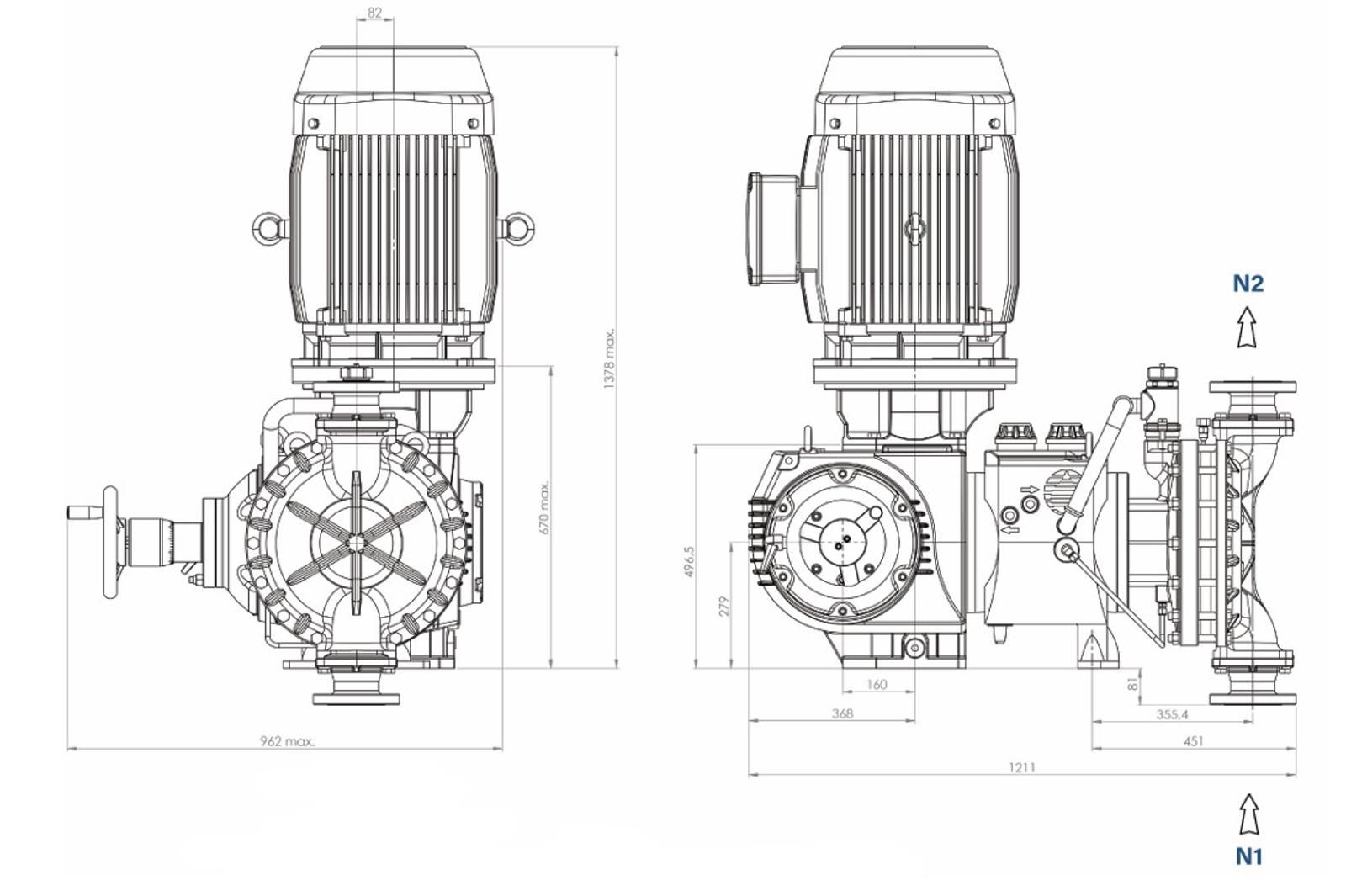

HPD PTFE DIAPHRAGM LIQUID END

Versión	Peso neto (*)		Peso bruto (*)		Embalaje
	kg	libras	kg	libras	(L x An x Al) mm	(L x W x H) en
Serie PQ - Simplex	900	1984	1000	2205	1450 x 1200 x 1900	57 x 67 x 75

* Aproximadamente

5919501.pdf

1.8 MB, PDF

Descargar

59191_EN (1).pdf

4.3 MB, PDF

Descargar
