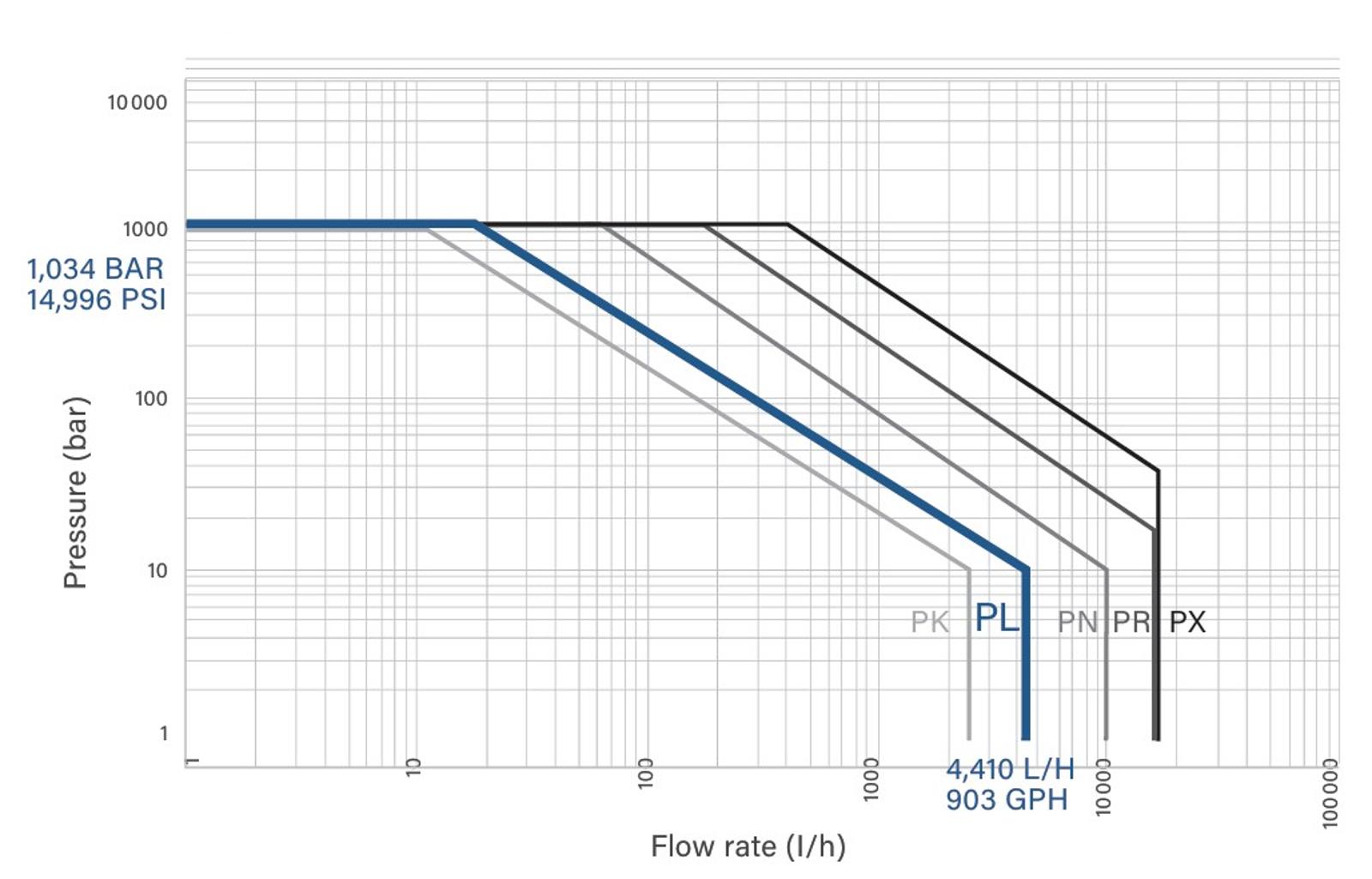

Les pompes doseuses PRIMEROYAL L d’ (PL) sont conçues pour assurer un dosage constant et précis d’une grande variété de fluides à des pressions pouvant atteindre 14 996 psi (1 034 bar) et un débit maximal de 1 164 gph (4 410 l/h) par tête de dosage. Grâce à une précision en régime permanent éprouvée de ±1 % et à un système d'entraînement excentrique robuste et compact, les pompes PL garantissent un fonctionnement fiable entre 10 % et 100 % du débit nominal. Grâce à leur conception modulaire et à leur large choix d'embouts de refoulement, les pompes de la série PL sont idéales pour les secteurs qui ont besoin de flexibilité sans pour autant faire de compromis sur la précision.
Built for continuous operation with proven construction, ensuring dependable dosing performance year-round.
Handles extreme pressures up to 14,996 psi (1034 bar), suitable for demanding industrial environments.
Supports high flow rates up to 1,164 gph (4410 lph), covering both precision and high-volume dosing.
Micrometric stroke adjustment allows accurate dosing from 0–100%, even while the pump is running.
Available in 316L Stainless Steel, 17.4-PH, and PVC to ensure chemical resistance and long service life.
Leak-proof diaphragm design, integrated overpressure protection, and certified safe operation in hazardous environments.
Customizable configurations with reduced footprint and flexible mounting (vertical or horizontal).
Enables multiple heads for reduced pulsation, lower energy use, and optimized system capacity.
Ideal for water treatment, oil & gas, mining, food processing, utilities, and chemical industries.
| Moteur à 50 Hz | Moteur à 60 Hz |
|---|---|---|
débit | Jusqu'à 4 410 L/h | Jusqu'à 903 gph |
Pression | Jusqu'à 1 034 bars | Jusqu'à 14 996 psi |
Poussée | 900 daN | 2,023 |
100 % d'accident vasculaire cérébral | 50 mm | 1.97 in |
Température ambiante standard | de -10 à +50 °C | de +14 à +122 °F |
Conception pour basses températures | de -40 à +50 °C | de -40 à +122 °F |
TYPE H1 - H2 - H3 - H4 (HPD)
|
| Moteur 50 Hz | Moteur 60 Hz | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Code du diamètre du piston | Volume balayé | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Connexions | ||
10 bars | P. max | 145 psi | P. max | |||||||||
Ø | cm3 | spm | tr/min | L/h | Bars | spm | tr/min | gph | psi |
| ||
Métallique, type H | ||||||||||||
20 | 15,7 | 149 | 1440 | 133 | 89 | 286 | 144 | 1728 | 34 | 23 | 4148 | 1/2" - VV1 m |
25 | 24,5 | 149 | 1440 | 208 | 157 | 183 | 144 | 1728 | 53 | 40 | 2654 | 1/2" - VV1 m |
32 | 40.2 | 149 | 1440 | 341 | 292 | 111 | 144 | 1728 | 87 | 75 | 1609 | 1/2" - VV1 m |
40 | 62.8 | 149 | 1440 | 533 | 487 | 71 | 144 | 1728 | 136 | 124 | 1029 | 1" - VV1 m |
63 | 155.9 | 149 | 1440 | 1323 | 1289 | 28 | 144 | 1728 | 338 | 329 | 406 | 1" - VV1 m |
115 | 519.3 | 149 | 1440 | - | 4410 | 8 | 115 | 1728 | - | 901 | 116 | 1/2" - VV1 m |
Plastique, type P | ||||||||||||
115 | 519,34 | 149 | 1440 | - | 3561 | 8 | 115 | 1728 | - | 903 | 116 | 1/2" - VV1 m |
TYPE G1 - G2 (GSD)
|
| Moteur 50 Hz | Moteur 60 Hz | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Code du diamètre du piston | Volume balayé | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Connexions | ||
10 bars | P. max | 145 psi | P. max | |||||||||
Ø | cm3 | spm | tr/min | L/h | Bars | spm | tr/min | gph | psi |
| ||
Métallique, type H | ||||||||||||
40 | 62,8 | 149 | 1440 | 506 | 452 | 45 | 144 | 1728 | 129 | 115 | 652 | 1" - VV1 m |
50 | 98.2 | 149 | 1440 | 807 | 722 | 45 | 144 | 1728 | 206 | 184 | 652 | 1" - VV1 m |
63 | 155,9 | 149 | 1440 | 1254 | 1205 | 23 | 144 | 1728 | 320 | 307 | 333 | 2" - VV1 m |
70 | 192.4 | 149 | 1440 | 1582 | 1520 | 23 | 144 | 1728 | 404 | 388 | 333 | 2" - VV1 m |
80 | 251.3 | 149 | 1440 | 2067 | 2023 | 17 | 144 | 1728 | 527 | 516 | 246 | 2" - VV1 m |
90 | 318.1 | 149 | 1440 | 2616 | 2584 | 14 | 144 | 1728 | 668 | 661 | 203 | 2" - VV1 m |
100 | 392.7 | 149 | 1440 | - | 3300 | 11 | 144 | 1728 | - | 842 | 159 | 2" - VV1 m |
Plastique, type P | ||||||||||||
50 | 98,2 | 149 | 1440 | 807 | 807 | 10 | 144 | 1728 | 206 | 206 | 145 | 1" - VV1 m |
63 | 155,9 | 149 | 1440 | 1254 | 1254 | 10 | 144 | 1728 | 320 | 320 | 145 | 1" 1/2 - VV1 f |
70 | 192,4 | 149 | 1440 | 1582 | 1582 | 10 | 144 | 1728 | 404 | 404 | 145 | 1" 1/2 - VV1 f |
80 | 251,3 | 149 | 1440 | 2067 | 2067 | 10 | 144 | 1728 | 527 | 527 | 145 | 1" 1/2 - VV1 f |
90 | 318,1 | 6 x 160 | 1440 | 2107 | 2107 | 10 | 115 | 1728 | 534 | 534 | 145 | 1" 1/2 - VV1 f |
100 | 392,7 | 6 x 160 | 1440 | 2657 | 2657 | 10 | 115 | 1728 | 674 | 674 | 145 | 1" 1/2 - VV1 f |
TYPE M2 (MX)
|
| Moteur 50 Hz | Moteur 60 Hz | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Code du diamètre du piston | Volume balayé | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Connexions | ||
10 bars | P. max | 145 psi | P. max | |||||||||
Ø | cm3 | spm | tr/min | L/h | Bars | spm | tr/min | gph | psi |
| ||
Double membrane métallique | ||||||||||||
10 | 3,9 | 180 | 1440 | 39 | 20 | 1034 | 179 | 1728 | 10,1 | 5.2 | 14996 | VV7 |
11 | 4.8 | 180 | 1440 | 47 | 31 | 805 | 179 | 1728 | 12,4 | 8.1 | 11675 | VV7 |
13 | 6,6 | 180 | 1440 | 66 | 52 | 617 | 179 | 1728 | 17.1 | 13.6 | 8948 | 1/2" - VV2 m |
TYPE M1 (M)
|
| Moteur 50 Hz | Moteur 60 Hz | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Code du diamètre du piston | Volume balayé | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Vitesse maximale de nage | Vitesse maximale du moteur | Débit maximal | Pression maximale | Connexions | ||
10 bars | P. max | 145 psi | P. max | |||||||||
Ø | cm3 | spm | tr/min | L/h | Bars | spm | tr/min | gph | psi |
| ||
Double membrane métallique | ||||||||||||
10 | 3,9 | 180 | 1440 | 39 | 26 | 350 | 179 | 1728 | 10,1 | 7 | 5076 | 1/2" - VV1 m |
12 | 5,7 | 180 | 1440 | 56 | 37 | 350 | 179 | 1728 | 14,6 | 10 | 5076 | 1/2" - VV1 m |
14 | 7.7 | 180 | 1440 | 76 | 51 | 350 | 179 | 1728 | 20 | 13 | 5076 | 1/2" - VV1 m |
16 | 10,1 | 180 | 1440 | 99 | 66 | 350 | 179 | 1728 | 26 | 17 | 5076 | 1/2" - VV1 m |
18 | 12,7 | 180 | 1440 | 126 | 83 | 350 | 179 | 1728 | 33 | 22 | 5076 | 1/2" - VV1 m |
20 | 15,7 | 180 | 1440 | 156 | 113 | 286 | 179 | 1728 | 41 | 30 | 4148 | 1" - VV1 m |
22 | 19 | 180 | 1440 | 188 | 146 | 236 | 179 | 1728 | 49 | 38 | 3422 | 1" - VV1 m |
25 | 24,5 | 180 | 1440 | 242 | 202 | 183 | 179 | 1728 | 63 | 53 | 2654 | 1" - VV1 m |

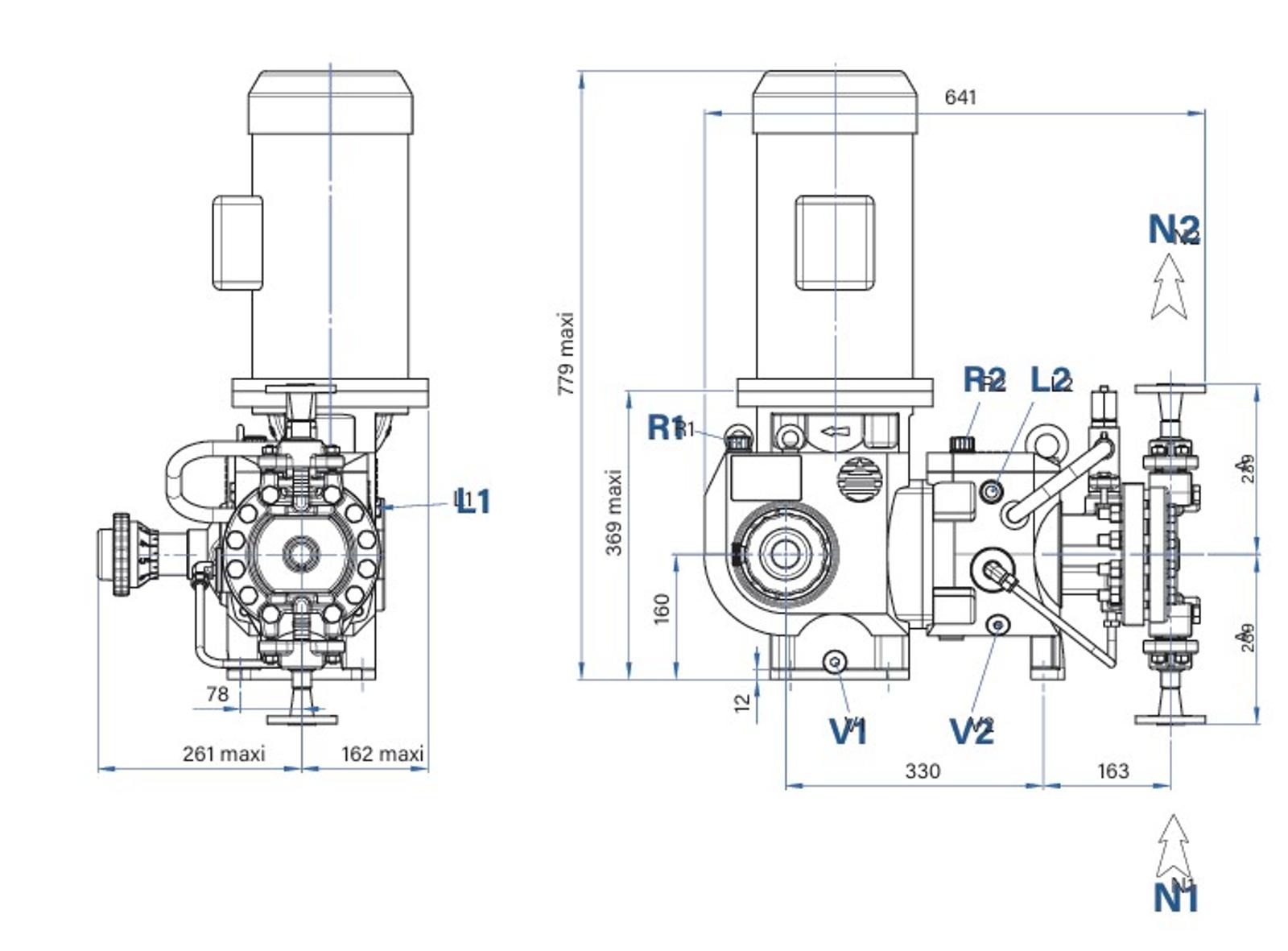

Version | Poids net (*) | Poids brut (*) | Emballage | |||
|---|---|---|---|---|---|---|
| kg | lb | kg | lb | (L x l x H) mm | (L x l x H) en |
Série PL - Simplex | 250 | 551 | 370 | 816 | 1180 x 680 x 1350 | 46.5 x 26.8 x 53 |
* Environ
